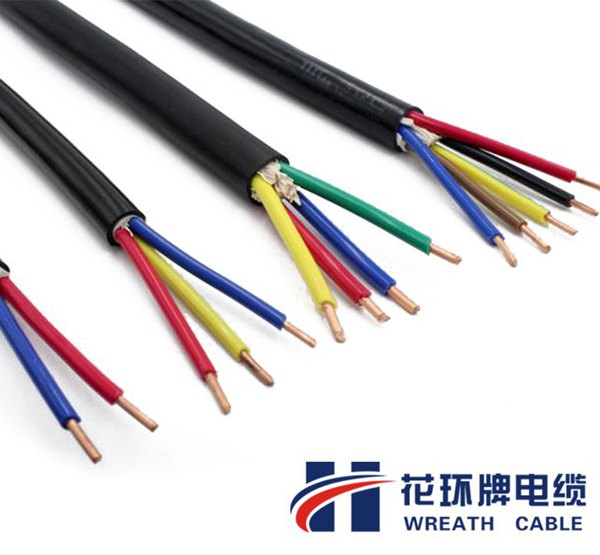

電纜防水結構類型：
關于中壓XLPE絕緣電力電纜來說，通常有以下幾種防水結構：
1.關于單芯電纜來說，在電纜的絕緣屏蔽層上繞包半導電阻水帶，在金屬屏蔽層外面繞包一般阻水帶，然后擠包外護套，外護套資料能夠是一般的PVC，也可選用具有徑向阻水功用的HDPE資料等，可視電纜其它功能要求而定。關于三芯電纜，則為了確保金屬屏蔽的充分接觸，只在絕緣屏蔽外面繞包單導電阻水帶，金屬屏蔽外不再繞阻水帶，視防水功能要求的凹凸，填充可選用一般填充或阻水填充，內襯層及外護套資料同單芯電纜中所述。
2.在外護套或內襯層的內部縱包鋁塑復合帶層作為防水層。
3.直接在電纜外部擠包HDPE外護套。
關于110kV級以上XLPE絕緣電纜來說，則首要選用金屬護層使電纜達到防水要求。金屬護層的最大特點是具有完全不透過性，故具有金屬護套的電纜具有非常好的徑向阻水功能。金屬護層種類首要有：熱壓鋁套、熱壓鉛套、焊接皺紋鋁套、焊接皺紋鋼套、冷拔金屬套等。
電纜防水形式：
電纜的防水辦法一般分為縱向阻水和徑向徑水兩種?？v向阻水一般常用的有阻水紗、阻水粉及阻水帶，它們的阻水機理是在這些資料中含有一種遇水可脹大的資料，當水份從電纜端頭或是從護套缺點中進入后，這種資料就會遇水敏捷脹大阻撓水份沿電纜縱向進一步擴散，這樣就完成了電纜縱向防水的目的。徑向阻水則首要經過擠包HDPE非金屬護層或熱壓、焊接、冷拔金屬護套辦法完成。
電纜防水實驗依據：
電纜防水實驗辦法，電纜縱向阻水功能現在能夠經過IEC 60502-1997 ANNEX D（normative）或GB/T 12706.2-2002附錄D（標準性目錄）透水實驗來進行實驗和斷定；而電纜徑向阻水功能，現在首要是經過間接的辦法進行確認，比如查看HDPE非金屬護套的或非金屬護套是否有缺點，如果這些護套被確以為完好的，那么就以為電纜具有良好的徑向阻水功能。但這種辦法有許多用戶都提出了一些疑問，也引起一些爭端，短少說服力，所以電纜制作廠家及用戶現在都迫切需要有一種實驗辦法對電纜的徑向阻水功能做出斷定，那樣就能夠避免制作廠家與用戶因短少徑向阻水實驗辦法而對電纜徑向阻水功能引起的爭議。
|
